[CAD/오류]OFFSET - 그 객체는 간격을 띄울 수 없습니다

캐드에서 선형을 OFFSET하려는데 이 문구가 뜨면서 안 되는 현상을 발견했다.

문제 원인을 검색해보니 아래와 같은 이유가 있다고 한다.

-3D 폴리선인 경우

-객체가 중복된 경우

-올바르게 닫힌 객체가 아닌 경우

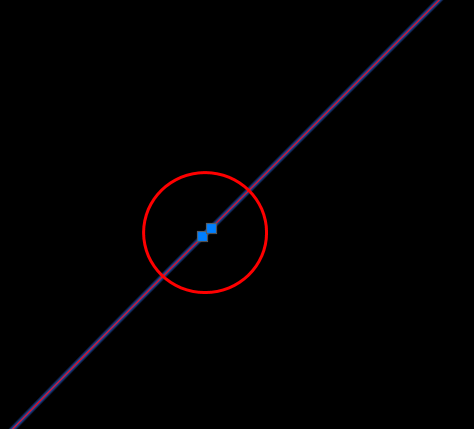

위의 경우는 3D 폴리선은 아니고, 분해(EXPLODE)해서 하나씩 OFFSET시키고 JOIN을 시도해보니

객체에서 겹치는 부분이 있었다.



결론: OFFSET 오류 발생시에는 EXPLODE 후 개별작업을 하는 걸로...
